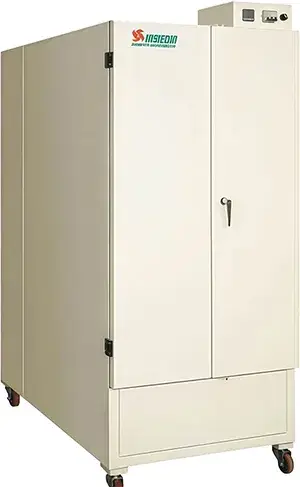

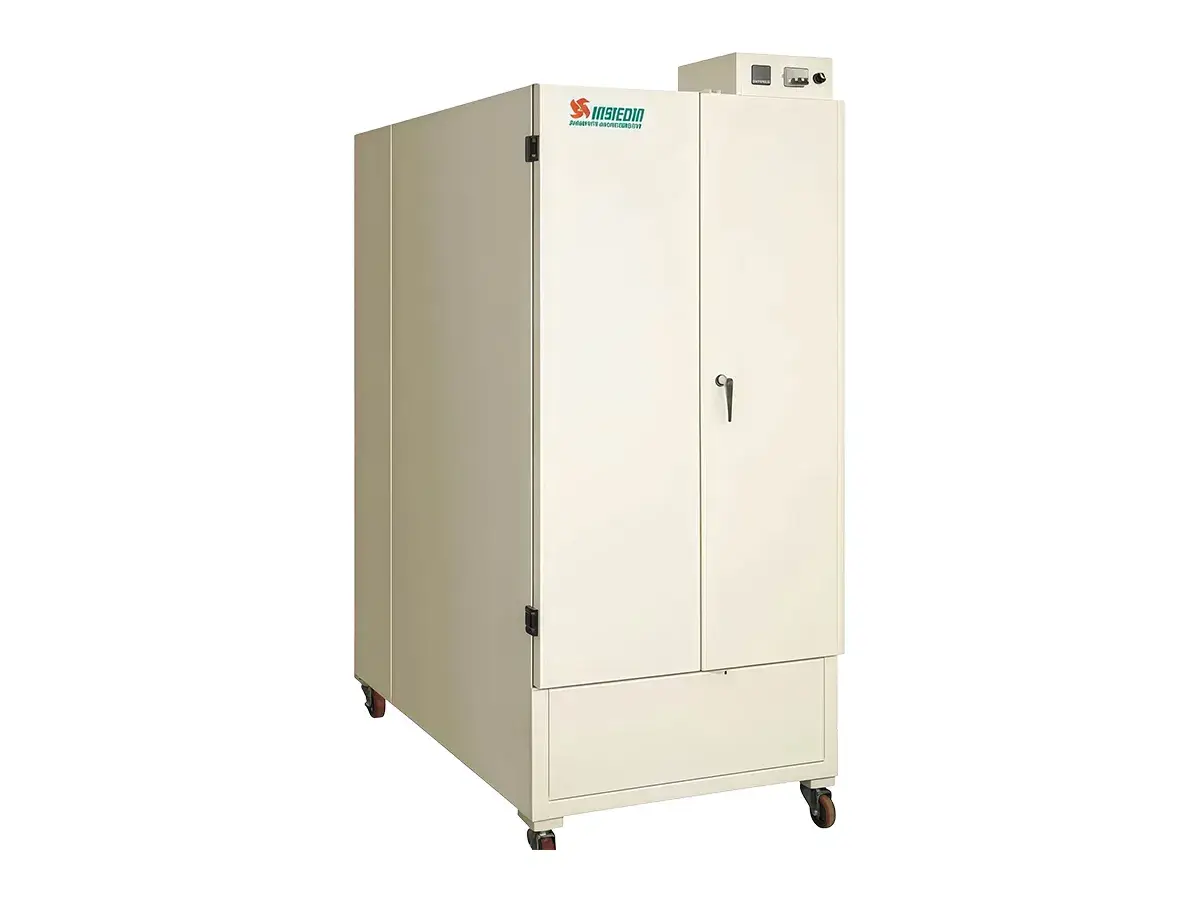

Tras el lavado o el emulsionado de las pantallas, un secado rápido y uniforme es fundamental para mantener la estabilidad del proceso antes de la exposición y la impresión. El túnel de secado vertical de marcos de pantalla de la serie GHB optimiza esta etapa al secar los marcos de manera eficiente bajo condiciones de temperatura controlada en su interior.
El gabinete cuenta con una estructura de paneles tipo sándwich con aislamiento de lana de vidrio de alta densidad, lo que reduce la pérdida de calor y minimiza la radiación térmica hacia el entorno del taller. Su temperatura interna se puede ajustar de forma continua según las necesidades del proceso y mantenerse constante, brindando un entorno de secado confiable para la preparación diaria de pantallas.
- Alta capacidad: Espacio para almacenar y secar hasta 10 marcos de pantalla de manera simultánea.
- Temperatura controlada: Alcanza una temperatura máxima de 60 °C para resultados consistentes y seguros.
- Movilidad sencilla: Equipado con cuatro ruedas universales que facilitan su desplazamiento en el taller.
- Ventilación adaptable: Cuenta con conexión opcional a un sistema de extracción exterior, brindando mayor flexibilidad en la distribución y ventilación del espacio.
Una solución diseñada para elevar la eficiencia en la preimpresión y garantizar la estabilidad en cada ciclo de trabajo.
| Modelo | ||
| Tamaño máx. del marco (mm) | 1000 × 1000 | 1200 × 1300 |
| Elementos calefactores (kW × pzas) | 0.5 × 6 | 0.5× 6 |
| Potencia total (kW) | 3 | 3 |
| Temperatura máx. (°C) | 60 | 60 |
| Peso (kg) | 500 | 600 |
| Dimensiones exteriores La × An × Al (mm) | 1200 × 800 × 1700 | 1550 × 800 × 1950 |

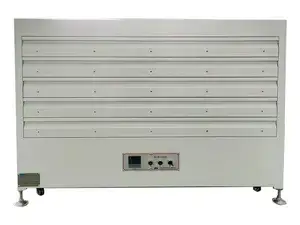

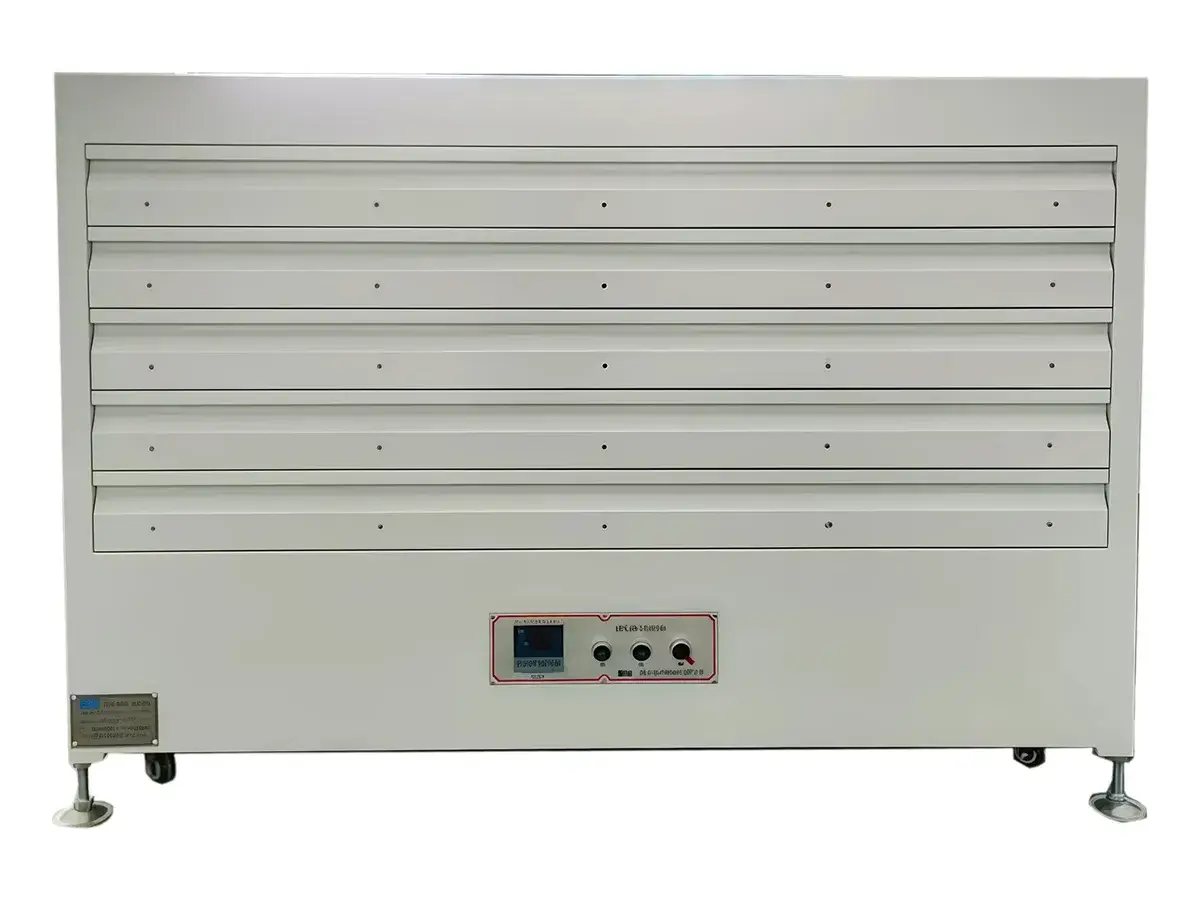

Cuando las pantallas recién emulsionadas requieren un secado uniforme sin marcas de escurrimiento, los túneles de secado horizontal de marcos de pantalla de la serie GHB-FT ofrecen una solución que mantiene cada marco completamente plano durante todo el proceso. Esta estructura reduce el riesgo de que la emulsión húmeda se corra o se acumule de manera desigual, ayudando a conservar un grosor de plantilla más constante antes de la exposición y la impresión.
La disposición horizontal es especialmente útil para talleres de serigrafía que exigen una calidad estable en la capa de emulsión y una preparación de pantallas altamente repetible. Al mantener las placas serigráficas en una posición totalmente nivelada, estos gabinetes favorecen una reproducción de imágenes más limpia y resultados de impresión mucho más confiables.
- Estructura de cajones multicapa: Permite secar varios marcos de pantalla de forma simultánea.
- Organización y eficiencia: Eleva la productividad en la preimpresión manteniendo el proceso de secado ordenado y controlado.
Una alternativa diseñada para asegurar el máximo control en la etapa de preparación de plantillas.
| Modelo | |
| Tamaño máx. del marco | 1300×1300 mm |
| Número de capas | 5 capas |
| Temperatura de operación | (Temperatura ambiente + 10 °C) – 50 °C |
| Elementos calefactores | Tubos calefactores tipo I |
| Método de circulación | Circulación de aire caliente |
| Mecanismo de apertura | Tipo cajón de una sola capa |
| Control de temperatura | Controlador inteligente, auto-constante |
| Precisión de control | ±1°C |
| Uniformidad de temperatura | ±3°C |
| Sensor de temperatura | Termopar |
| Fuente de alimentación | 220 V / Monofásica / 3 kW |
| Dimensiones de la máquina | 1650×1390 ×1050 mm |
| Peso | Aprox. 400 kg |
| Nota: Las especificaciones se pueden modificar según los requerimientos del cliente al realizar el pedido; hay opciones de personalización disponibles. | |
